Цех с низким потолком: как измерить рабочую высоту с учётом коммуникаций

До покупки с торгов составьте карту свободных высот, нанесите на неё оборудование и проверьте доставку, сборку, работу и обслуживание. Итогом должна стать схема с ограничивающими точками и условиями размещения.

Получите документацию изготовителя на выбранную модель и её оснащение. Каталожная высота корпуса может не включать конкретную вытяжку, подающий узел, ограждение или установленную оснастку. У каждого чертежа отметьте номер, дату, версию и комплектацию.

В запросе изготовителю или поставщику разделите пять задач:

В руководстве Haas для HDC-3-5AX предусмотрены отдельные условия монтажного пространства для разных вариантов сборки моста, а также место для обслуживания дополнительных компонентов. Это требования конкретной машины; переносить их размеры на другой станок нельзя.

Без выбранной машины карта описывает ограничения площадки, без обещания пригодности под любую линию.

Запросите поэтажный план, разрезы, исполнительные схемы конструкций и инженерных сетей, сведения о переделках. Для подъёмных устройств нужны документы установленной модели и схема её размещения. Сверьте корпус, этаж и оси.

Выясните, от какой поверхности дана высота в каждом документе: от чистого пола до низа балки, до плиты или до другой отметки. Не объединяйте эти числа в одну графу. Проектная отметка также не заменяет нынешний обмер после прокладки новых сетей.

На рабочем плане обозначьте:

Для протяжённой линии нужны продольный разрез и поперечные разрезы в местах ограничений.

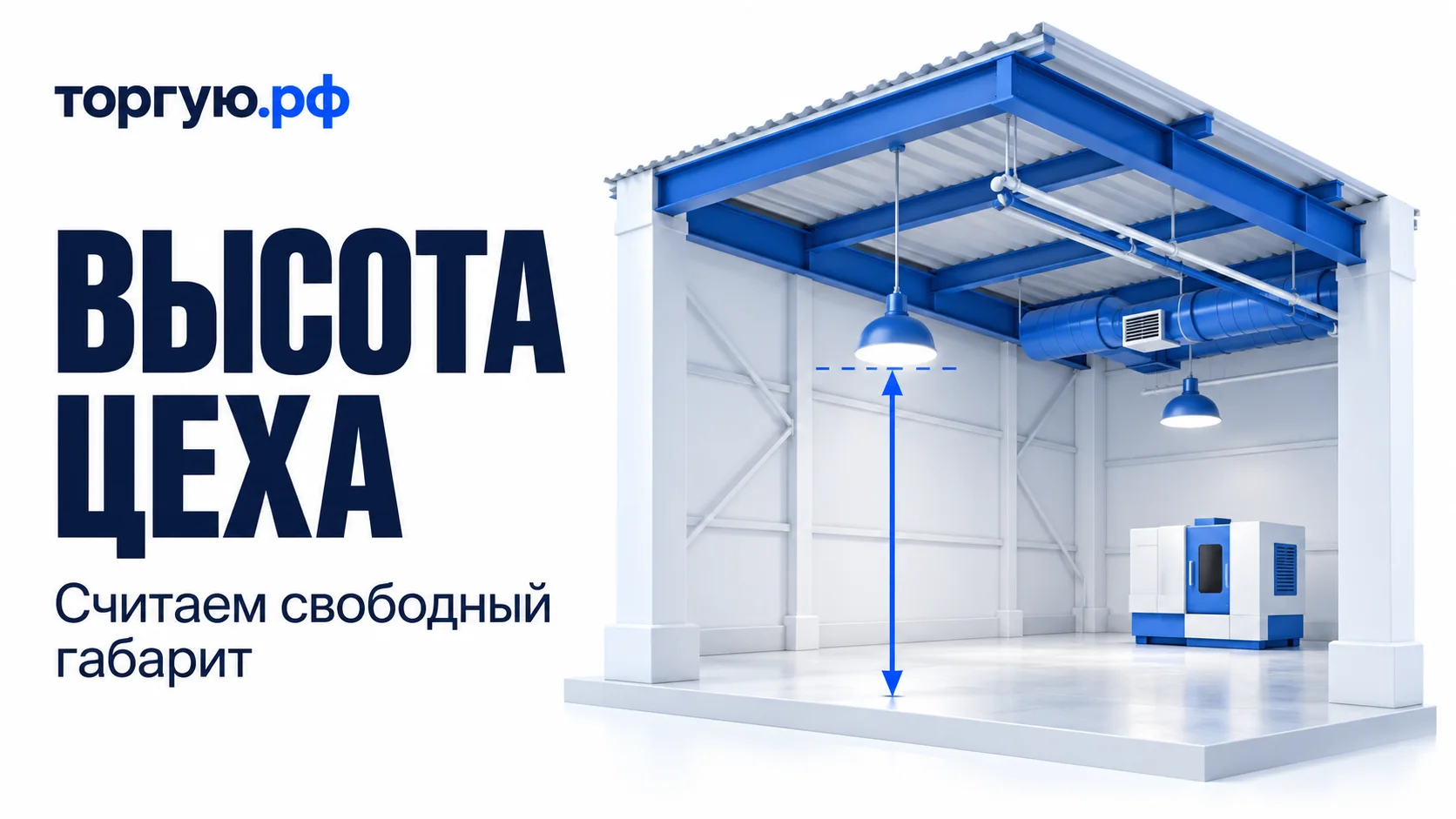

Свободная высота — вертикальное расстояние от выбранной поверхности пола до нижней точки препятствия над ней. На схеме укажите эту поверхность. Участки с уклоном, пандусом, ступенью, приямком или возвышением рассматривайте отдельно.

Для сложного пола поручите обмерщику связать точки общей высотной отметкой, чтобы различать изменения уровня пола и положения препятствия.

Покажите и будущий уровень: новую стяжку, настил, подиум или основание машины, если они предусмотрены. Согласуйте с проектировщиком и поставщиком, от какой отметки отсчитана высота оборудования. Иначе можно дважды прибавить высоту основания или вовсе её потерять.

Без готового проекта пола итоговую высоту после ремонта ещё нельзя считать установленной.

Согласуйте посещение с ответственным за эксплуатацию. Он должен организовать безопасные условия в зонах движения транспорта и оборудования. Не измеряйте под перемещаемым грузом, не поднимайтесь на станки и подкрановые конструкции, не касайтесь сетей рулеткой или рейкой.

Для лазерного дальномера сначала изучите инструкцию: важны режим, выбранная плоскость отсчёта и положение прибора. Не направляйте луч на людей и не смотрите в него. Недоступные места поручите обмерщику, а не пытайтесь достать их с импровизированной опоры.

В руководстве Bosch GLM 120 C отдельно описаны исходные плоскости измерения; косвенное измерение имеет меньшую точность, чем прямое. Поэтому фотография дисплея без режима и точки отсчёта недостаточна для проверки тесного зазора. Порядок работы другого прибора берите из его инструкции.

Наклонное расстояние до трубы не записывайте как вертикальную высоту. Для трубы важно попасть именно в её нижнюю поверхность с учётом изоляции и выступающих креплений, а не в потолок за ней. Если цель уверенно не определяется, ставьте «требуется уточнение».

Число знаков на дисплее не устанавливает точность всего обмера. Критичную точку перепроверяют, без округления в удобную сторону.

Отдельно пройдите по каждому типу препятствий на плане. Нужны их нижние точки и границы по горизонтали: низкая труба сбоку может не мешать корпусу, но пересечь траекторию открытой крышки.

Балки и фермы. Отмечайте нижние элементы, выступающие узлы, связи и места изменения сечения. Укажите, какая часть осмотрена и где обзор закрыт. Положение конструкций и возможность их изменения оценивает инженер.

Трубы и воздуховоды. Учитывайте изоляцию, фланцы, арматуру и подвесы. Узнайте назначение сети и предусмотренный доступ для обслуживания. Возможность переноса нельзя определять по тому, что труба сейчас выглядит отключённой.

Освещение, кабельные лотки и оборудование под потолком. Включайте корпус, кронштейн и другие выступающие детали. Отметьте системы противопожарной защиты. Схему размещения линии нужно отдельно проверить у профильных проектировщиков: свободное пространство не означает, что допустимо перекрыть действие системы или доступ к ней.

Ворота и маршрут ввоза. Снимите габарит проёма в предусмотренном открытом положении, учтите направляющие, привод и перемещение машины на транспортных приспособлениях. Допустимый способ ввоза и сборки подтверждает монтажный исполнитель. То, что станок помещается на площадке, не доказывает возможность его туда доставить.

Не усредняйте высоту пролёта: каждой операции соответствует своя область и ограничивающее препятствие.

Разделите высоту помещения, положение подвеса или пути, ход крюка и его верхнее рабочее положение. В разъяснении Columbus McKinnon ход крюка и расстояние от подвеса до полностью поднятого крюка рассмотрены как разные характеристики. По одной надписи «высота подъёма» нельзя определить доступную высоту груза над полом.

Передайте специалисту размеры груза, схему захвата, стропы или траверсу, место подачи и требуемое положение при установке. Пусть он проверит всю связку: подъёмное устройство, оснастку, груз, маршрут и необходимые зазоры. Не вычитайте произвольную длину стропа из высоты потолка.

Учитывается и возможность расположить крюк над нужной точкой. Ограничение приближения к краю пути может помешать операции, даже если по вертикали места достаточно. Случайный пробный подъём для проверки этой версии не нужен: сначала изучают документы и геометрию.

Работоспособность крана и состояние его опор проверяют отдельно. Для существующего мостового крана пригодится задание на обследование кранового пути. Карта высот не подтверждает грузоподъёмность и не разрешает эксплуатацию.

Для ограничивающей точки используйте один шаблон:

Не назначайте универсальные сантиметры запаса. Попросите указать необходимые зазоры, допуски и условия для конкретной операции, а также объяснить, как при сравнении учтена точность обмеров. Простая положительная разница двух чисел ещё не подтверждает пригодность зоны.

Карту можно направить поставщику и проектировщику с таким запросом:

«Просим проверить размещение оборудования ___ в комплектации ___ по приложенной схеме версии ___. Просим сопоставить фактические ограничения с доставкой, монтажом, крайними рабочими положениями, обслуживанием и подключениями. Указать необходимые размеры и зазоры со ссылкой на документы, допустимую последовательность монтажа, требуемые изменения площадки и вопросы, которые по имеющимся данным решить нельзя».

Для выбранной расстановки нужен вывод по каждой операции: подходит при указанных условиях; требует конкретных изменений; пока не проверено; не подходит. Не объединяйте неизвестный монтажный габарит с подтверждённой возможностью работы в одну отметку «станок входит».

Предложение поднять свет, перенести воздуховод или изменить пол рассматривайте как отдельное решение. Уточните проект, согласования, исполнителя, состав работ и сроки. После изменений ограничивающие точки обмеряют снова. Если нужное пространство удаётся получить только недоказанной переделкой, считать цех готовым рано.

Несущая способность пола, электроснабжение и другие условия производства потребуют отдельных подтверждений до решения по лоту.

Подготовиться к процедуре участия можно на странице обучения торгую.рф: после регистрации доступен открытый урок. А карту цеха сохраняйте вместе с версией расстановки и документацией оборудования: при смене модели или места установки совместимость придётся проверить заново.
